Arandelas varias |
|
|

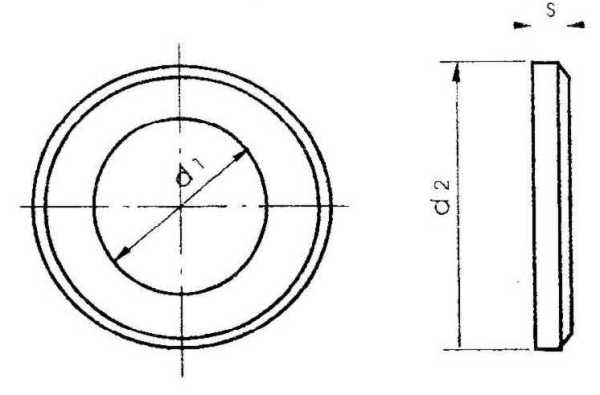

Arandelas planas biseladas DIN 125 B |
|
|
Material: acero SAE 1010
Recubrimientos usuales: zincado, bricomatado.
Otros recubrimientos: fosfatados, pavonado,
cadmiado, etc. |
|
|
|
|
Tabla de medidas
descargar |
|
|
|
|
|
|
|
|

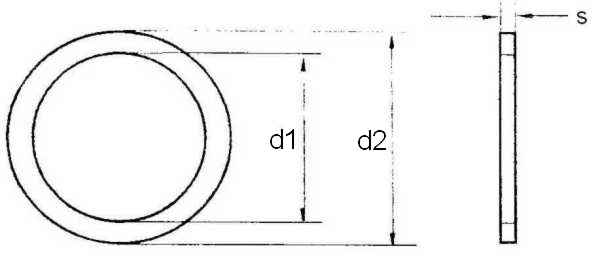

Material: acero SAE 1010 |
|
Tabla de medidas
descargar |
|
|
|
|

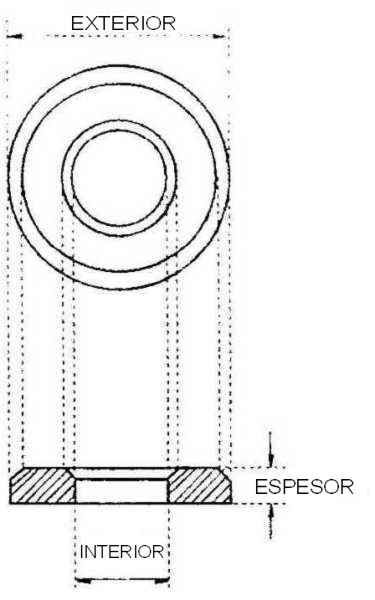

Arandelas de suplemento de acero |
|
|
Material: acero SAE 1070 endurecido por laminación. |
|
Tabla de medidas
descargar |
|
|
|
|

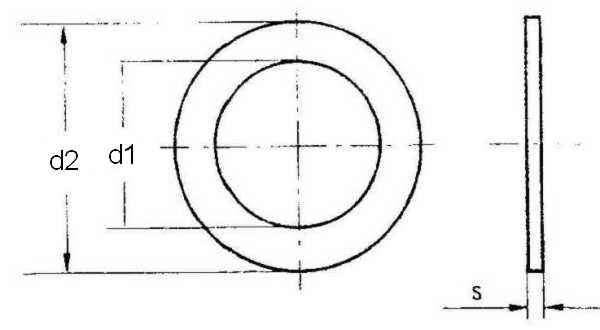

Arandelas de fibra, cobre o aluminio |
|
|
Tabla de medidas
descargar |
|
|
|

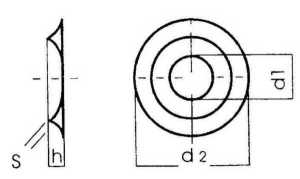

Arandelas cunas o cubetas |
|
|
|
Material: acero al carbono SAE 1010 |
|
|
|
N° Tornillo |
4 |
6 |
8 |
10 |
d1 |
4,2 |
4,8 |
6 |
7 |
d2 |
11 |
13 |
15 |
18 |
h |
1,7 |
2 |
2,5 |
2,7 |
s |
0,5 |
0,5 |
0,6 |
0,6 |
|
|
|
Recubrimientos usuales: zincado azul (plateado), zincado negro, niquelado bronceado. |
|
|
|
