Arandelas de retención |
|
|
|
|
|
Arandelas de retención dentadas |
 |
|
|
Tabla de medidas
Descargar |
|
|
|
|
|
|
|
|
|

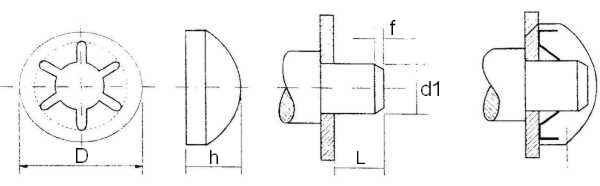

Arandela tuercas de fijación rápida |
|
|
|
 |
|
Material: Acero SAE 1070 HRC 47-52
Terminación: Templado, revenido, aceitado, antioxidante.
Especificaciones: En ejes cromados
se recomienda no cromar la parte del eje donde se aloja la arandela tuerca. |
|
|
Tabla de medidas
Descargar |
|
|
|
|

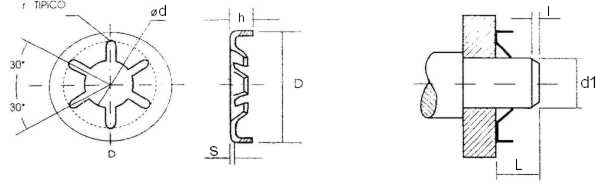

Arandela tuercas de fijación rápida con capuchón de acero inoxidable |
|
Material: Arandela tuerca acero SAE 1070 HRC 47-52 / Capuchón: Acero inoxidable.
Terminación: temlado, revenido, aceitado, antioxidante.
En ejes cromados se recomienda no cromar la parte del eje donde se aloja la arandela tuerca. |
|
diámetro nominal d1 |
D |
h |
L |
f máx. |
Tolerancia |
mín. |
máx. |
3/16 |
16 |
5 |
3 |
4 |
0.50 |
|
6 |
17 |
6 |
3 |
5 |
0.70 |
|
1/4 |
17 |
6 |
3 |
5 |
0.70 |
|
5/16 |
21 |
7.50 |
3.5 |
6 |
1 |
+/- 0.20 |
3/8 |
25 |
8 |
3.5 |
6.50 |
1 |
|
7/16 |
26.30 |
8 |
3.5 |
6.50 |
1.20 |
|
1/2 |
28.50 |
8.50 |
3.5 |
7 |
1.50 |
|
|
|
|
|
